Ahora que ya está comprobado que el amplificador funciona (esquema de montaje) es la hora de construir una caja que albergue todos los circuitos, así que vamos a ponernos manos a la obra.
Lo primero es elegir el tamaño que queremos que tenga la caja, cual va a ser el diseño, de que materiales va a estar compuesto...
Bueno, lo más sencillo y fácil de trabajar es la madera ya que podemos darle casi cualquier forma con pocas herramientas y admite muchos tipos de acabados.
A la hora de distribuir las diferentes partes del circuito hay que tener en cuenta una cosa muy importante si queremos evitar interferencias que provoquen que la válvula PCL 86 acabe amplificando zumbidos, lo más adecuado es que los transformadores de alimentación estén lo más alejados posible del circuito que acompaña a la válvula o por lo menos que los cables por los que circula corriente alterna estén separados de los cables que van a los pines de la PCL 86 ya que por donde circula corriente alterna esta es capaz de inducir pequeñas corrientes en cables próximos y aunque sea muy poca la tensión que se induzca, como después se va a amplificar, los resultados pueden ser una calidad de sonido muy pobre.
Aquí dejo algunas imágenes de la evolución de montaje del amplificador.
 |
| Despiece |
 |

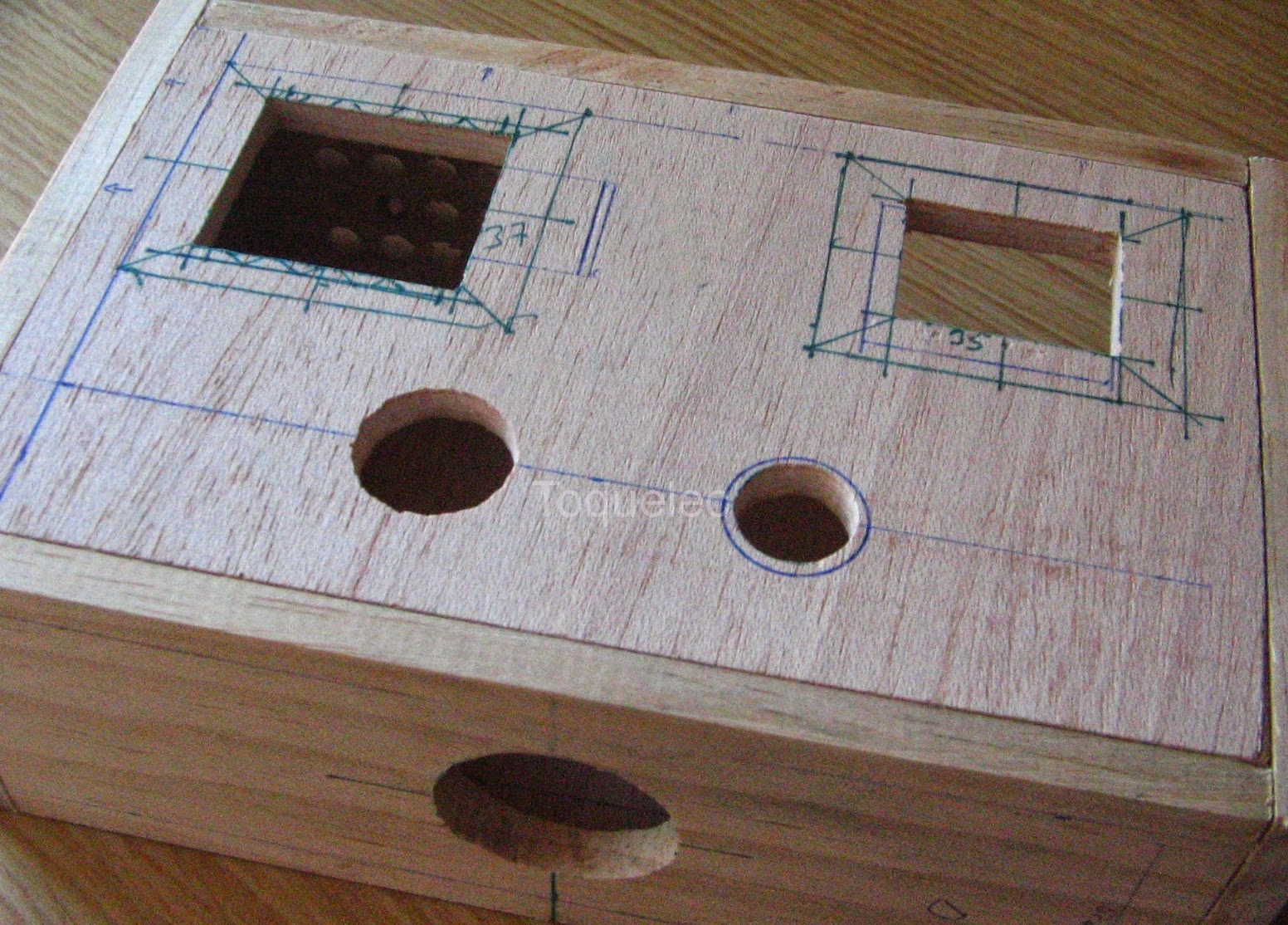

| Montaje previo de la caja |
 |
| Se cubren las uniones con masilla |
 |
| Detalle de la parte inferior |
 |
| Frontal barnizado |
 |
| Vista interior del amplificador |
 |
| Delimitación de los bordes a barnizar |
 |
| Resistencias de de limitación de intensidad en el arranque |
 |
| Detalle del transformador de elevación |
 |
| Cableando... |
 |
| Detalle de la unión del cátodo |
 |
| Decoración del transformador |
 |
| Detalle del cableado al circuito amplificador |
 |
| Detalle del circuito del vúmetro |
 |
| Detalle de las conexiones del vúmetro |
